产品详情

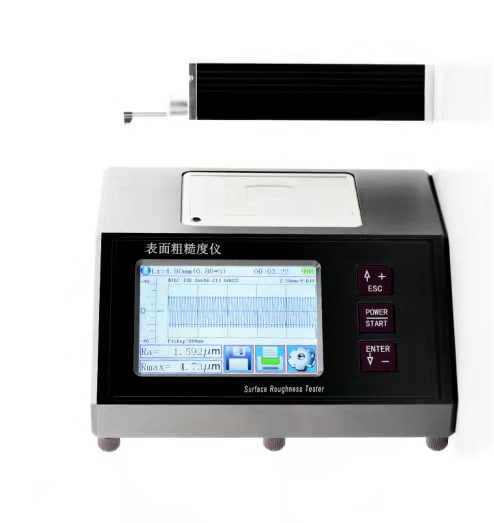

JD180打印分体粗糙度仪特点：
机电一体化设计，嵌入式打印机直接打印测量结果和图形；
分体式自由选择测量方式，支持侧向、向上、等多种方向测量；
640μm 大量程测量范围，增强型可以：800μm。
3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
简易按键和触摸屏双操作；
显示信息丰富、直观、可显示全部参数及图形；
兼容ISO、DIN、ANSI、JIS 等多个标准；
内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
有剩余电量指示图标，提示用户及时充电；
连续工作时间大于50个小时
大容量数据存储，可存储100 组原始数据及波形。
实时时钟设置及显示，方便数据记录及存储。
具有自动休眠、自动关机等节电功能
可靠防电机走死电路及软件设计
| 测量范围 | |
| 参 数 | 显示范围 |
| Ra,Rq | 0.005μm ~ 64μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 640μm |
| Sk | 0 ~ 99% |
| S,Sm | 0.02~1000μm |
| Rmr(tp) | 0 ~ 99% |
JD180打印分体粗糙度仪技术参数
| 名称 | 内容 | ||
| 测量
范围 |
Z轴(垂直) | 640μm (-320μm~+320μm) / 25200μin (-12600μin~+12600μin) | |
| X轴(水平) | 17.5mm（0.69 inch） | ||
| 分辨率 | Z轴
（垂直） |
0.002μm/±20μm | 0.004μm/±40μm |
| 0.008μm/±80μm | 0.020μm/±160μm | ||
| 0.040μm/±320μm | |||
| 测量
项目 |
参数 | Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr（Tp） RPc Rk Rpk Rvk Mr1 Mr2 | |
| 标准 | ISO4287国际标准；ANSI B46.1美国标准；
DIN4768德国标准；JIS B601日本标准 |
||
| 图形 | 支承率曲线，粗糙度原始轮廓，滤波波形 | ||
| 滤波器 | RC,PC-RC,Gauss,D-P | ||
| 取样长度(lr) | 0.25,0.8,2.5mm | ||
| 评定长度（ln） | Ln= lr×n n=1~5 | ||
| 传感器 | 测量原理 | 位移式差动电感 | |
| 触针 | 天然金刚石，90锥角，5μm针尖半径 | ||
| 测力 | 触针测力：4mN；导头测力：<400mN | ||
| 导头 | 硬质合金，滑行方向半径40mm | ||
| 滑行速度 | lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s | ||
| lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s | |||
| 示值精度 | 0.001μm | ||
| 示值误差 | ±(5nm+0.1A) A:多刻线样板参数Ra的标准值 | ||
| 示值重复性（变动性） | 不大于3% | ||
| 残余轮廓 | 不大于0.010μm | ||
| 电源及充电电压 | 3600mAh锂离子电池， | ||
| 主机外形尺寸 | 155×145×58mm | ||
| 驱动器外形尺寸 | 23×27×115mm | ||
| 支架可调高度 | 40mm | ||
| 重量 | 约1000g | ||
| 工作环境 | 温度：- 20℃ ~ 40℃ 湿度：< 90% RH | ||
| 储存运输环境 | 温度：- 40℃ ~ 60℃ 湿度：< 90% RH | ||
| 可选配件 | 磁性表座、表座连接块、高度尺、高度尺连接块，曲面传感器、小孔传感器、深槽传感器、极小孔传感器、延长杆、转接杆、微型打印机、200mm测量平台、300mm大理石测量平台，数传处理软件，手机APP | ||
