一、概述

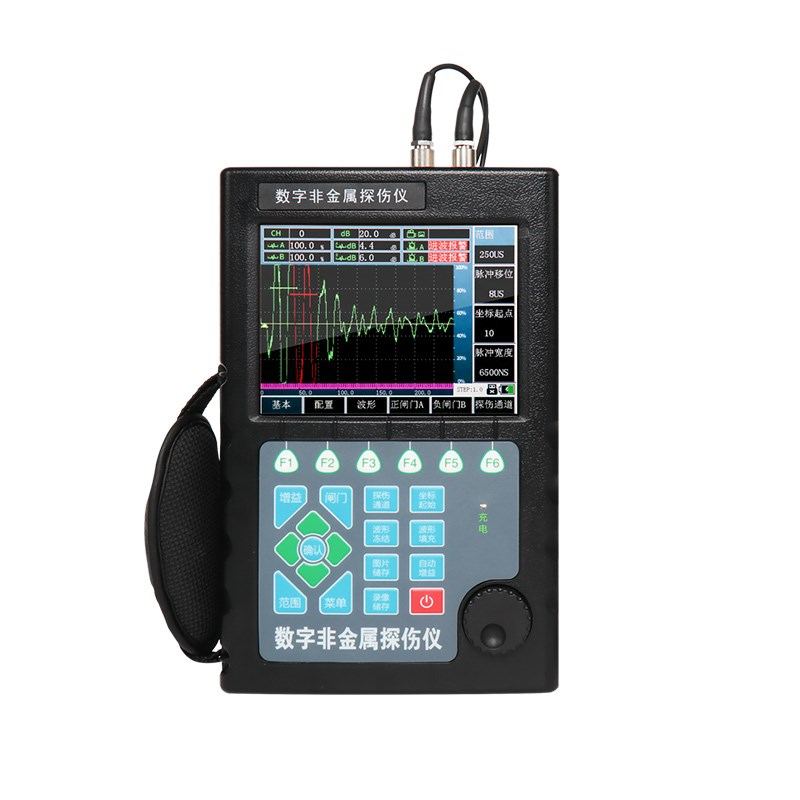

深圳嘉禾精密仪器有限公司成功研发出一款高性价比的非金属数字式超声波探伤仪。该仪器有效攻克了利用超声波探伤仪检测各类非金属材料（如耐火砖、石墨电极、塑料、陶瓷、橡胶、胶合板等）内部缺陷（包括裂纹、夹杂、气孔等）的难题。它提供空心与实心两种波形选择，让操作人员能更清晰地观察检测情况。本仪器具备快速、便捷、无损伤且精确检测各类非金属材料内部多种缺陷的能力。
二、主要功能
●5.7寸真彩色IPS液晶屏显示（宽视角），640×480辨率高清显示；
●具有两种测量方式：连续测量方式（Free running mode）和单次测量方式；
●具有三种测量模式：高精度测量模式可对多次测量取平均，并对可疑数据进行自动过滤，可确保测量值更加准确、稳定；快速测量模式可实现实时扫描功能；
●具有温度补偿功能：国内领先的实时温度补偿技术可自动对环境温度及测头温度改变引起的测量误差进行补偿，使测量更准确；
●设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）测试次数（NO.）、标准偏差（S.DEV）；
●可采用零点校准、单点校准或两点校准法对仪器进行校准,并可用基本校准和温度系数校准法对测头的系
统误差进行修正；
●具有存储功能：最多可存储500个测量值；
●具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存储区内的所有数据，以便进行新的测量；
●可设置限界：对限界外的测量值自动报警；
●具有电源电量指示功能；
●操作过程有蜂鸣声提示；
●设有三种关机方式：手动关机方式、超时自动关机方式以及低电量自动关机方式，并可设置超时自动关机等待时间；
●具有低功耗蓝牙通信功能（BLE待扩展）。
三、技术参数
| 名称 | 技术数据 |
| 声时范围 | 15 ~9999μS |
| 脉冲移位（ms） | 脉冲移位（ms）：1～+9999 调节步距：1ms |
| 发射电源电压 | 负500V |
| 发射脉冲宽度 | 负脉冲方波脉宽可调100NS-9990NS |
| 发射重复频率 | 100 / 300Hz |
| 探头阻尼电阻 | 约1KΩ |
| 数字采样 | 8bit 实时 100MHz |
| 显示方式 | 射频 |
| 显示器件 | TFT工业彩色液晶显示屏（640×480，5.7 英寸），LED 背光灯 |
| 液晶屏刷新频率 | 60Hz |
| 配用探头 | 50K－P28F 专用探头 1 对 |
| 工作方式 | 双探头（一收一发） |
| 频率范围（MHz） | 40KHz ~ 1MHz |
| 增益调节（dB） | 0～120 调节步距：0.2，1，2，4，6，8，10,20,50 |
| 线性抑制 | 屏高的0%～80%，步距： 1% |
| 垂直线性误差 | 垂直线性误差不大于3% |
| 水平线性误差 | 在扫描范围内，不大于0.2% |
| 报警 | 进波报警 失波报警 |
| A-Scan显示区域 | 全屏或局部 A-Scan显示冻结和解冻A-Scan填充 |
| 探伤通道 | 300个 |
| 数据存储 | 500组 A-Scan图形 |
| 测量单位 | Mm |
四、满足标准
●国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
●欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备
五、保养与维护
1. 仪器关机后需间隔5秒以上方可再次开机，避免反复开关。
2. 防止仪器受到强力震动、冲击以及强力磁场的干扰。
3. 不要将仪器长期放置在高温、潮湿或有腐蚀气体的环境中。
4. 按键操作时力度要适中，避免用沾有过多油污和泥水的手操作仪器键盘。
5. 若仪器出现故障，请及时与销售商或本公司联系。
6. 探伤检测完成后，应清洁仪器外表，并将其放置在室内干燥通风处。
7. 探头连线要注意避免扭曲重压，拔、插连线时应抓住插头底部操作。
8. 为保护探伤仪及电池，每月至少开机通电1 – 2小时，并给电池充电，防止元器件受潮或电池过放影响使用寿命。
9. 搬运探伤仪时，要避免摔跌、强烈振动、撞击以及雨、雪淋溅。
10. 严禁使用具有溶解性的物质擦拭仪器外壳。
