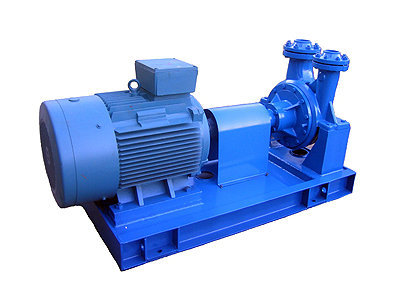

AYr型、HWY型润滑油泵概述
本款新型润滑油泵包含单级与两级两种类型，均为卧式设计，是专门针对透平油的输送需求而研发的，同时也适用于输送其他具备润滑特性的介质。
AYr型、HWY型润滑油泵性能范围
流量区间为 20 至 180 立方米每小时，扬程范围在 38 至 300 米。
AYr型、HWY型润滑油泵温度范围
工作温度处于 +20℃ 至 +60℃ 之间。
AYr型、HWY型润滑油泵结构特征
类型设计：采用单级单吸结构，有悬臂式和两级双支撑卧式离心泵两种形式可供选择。
吸排方式：具备垂直吸入、垂直排出的特点，泵体为径向剖分，采用水平中心支持结构。
轴承配置：配备滚动轴承，依靠输送介质自身实现润滑功能。
轴封设计：轴封采用机械密封，且设置在轴承外侧，极大地方便了日常维护工作。
联轴器选择：选用加长膜片联轴器，不仅维护便捷，还能有效补偿对中偏差。
旋转方向：从电机端观察，泵的旋转方向为逆时针。
AYr型、HWY型润滑油泵性能参数
| 泵 型 号 | 流量 m³/h | 扬程 m | 转速 r/min | 效率 % | 汽蚀余量 m | 轴功率 kW | 配套功率 kW | 备注 |
| 150AYr150×2 | 180 | 300 | 2950 | 72 | 4 | 204.2 | 220 | |
| 150AYr150×2A | 168 | 260 | 2950 | 71 | 4 | 167.5 | 200 | |
| 150AYr150×2A | 180 | 232 | 2950 | 71 | 4 | 160.2 | 200 | |
| 150AYr150×2B | 168 | 225 | 2950 | 70 | 4 | 147.1 | 160 | |
| 150AYr150×2B | 160 | 200 | 2950 | 70 | 4 | 124.5 | 160 | |
| 150AYr150×2B | 155 | 220 | 2950 | 70 | 4 | 132.7 | 160 | |
| 150AYr150×2C | 140 | 190 | 2950 | 69 | 4 | 105 | 132 | |
| 150AYr75 | 180 | 80 | 2950 | 75 | 4.5 | 52.3 | 75 | |
| 150AYr75A | 160 | 62 | 2950 | 74 | 4.5 | 36.5 | 45 | |
| 150AYr75B | 145 | 44 | 2950 | 73 | 4.4 | 23.8 | 30 | |
| 150AYr75B | 132 | 40 | 2950 | 70 | 4.4 | 20.5 | 30 | |
| 150AYr75C | 132 | 35 | 3000 | 68 | 4.4 | 18.5 | 22 | 直流 |
| 100AYr120×2 | 100 | 240 | 2950 | 60 | 5.2 | 108.9 | 132 | |
| 100AYr120×2 | 100 | 225 | 2950 | 60 | 5.2 | 102.1 | 110 | |
| 100AYr120×2 | 93 | 225 | 2950 | 60 | 5.2 | 95.0 | 110 | |
| 100AYr120×2A | 93 | 205 | 2950 | 59 | 5 | 88 | 110 | |
| 100AYr120×2B | 86 | 178 | 2950 | 59 | 4.8 | 70.7 | 90 | |
| 100AYr120×2C | 79 | 150 | 2950 | 58 | 4.7 | 55.6 | 75 | |
| 100AYr120 | 100 | 120 | 2950 | 63 | 4.3 | 51.9 | 75 | |
| 100AYr120A | 93 | 105 | 2950 | 61 | 4 | 43.6 | 55 | |
| 100AYr120B | 85 | 88 | 2950 | 59 | 3.8 | 34.5 | 45 | |
| 100AYr120C | 78 | 75 | 2950 | 56 | 3.6 | 28.5 | 37 | |
| 100AYr60 | 100 | 60 | 2950 | 70 | 4.1 | 23.3 | 30 | |
| 100AYr60A | 102 | 41 | 2950 | 64 | 4.5 | 17.8 | 22 | |
| 100AYr60A | 90 | 49 | 2950 | 64 | 4.5 | 18.8 | 22 | |
| 100AYr60B | 79 | 38 | 2950 | 65 | 3.5 | 12.6 | 18.5 | |
| 100AYr60B | 79 | 38 | 2950 | 65 | 3.5 | 12.6 | 15 | |
| 100AYr60B | 79 | 40 | 2950 | 65 | 3.5 | 13.3 | 15 | |
| 100AYr60ZB | 79 | 38 | 3000 | 65 | 3.5 | 12.6 | 17 | 直流 |
| 100AYr60ZB | 79 | 38 | 3000 | 65 | 3.5 | 12.6 | 13 | 直流 |
| 100AYr60ZB | 79 | 40 | 3000 | 65 | 3.5 | 13.3 | 13 | 直流 |
| 100AYr60ZB | 90 | 26 | 3000 | 63 | 4.5 | 10.1 | 13 | 直流 |
| 80AYr100x2C | 40 | 125 | 2950 | 52 | 3.3 | 26.2 | 37 | |
| 80AYr100x2C | 40 | 118 | 2950 | 52 | 3.3 | 24.7 | 37 | |
| 80AYr60 | 50 | 60 | 2950 | 62 | 3.2 | 13.2 | 18.5 | |
| 80AYr60 | 60 | 40 | 2950 | 60 | 3.8 | 10.9 | 18.5 | |
| 80AYr60Z | 60 | 40 | 3000 | 60 | 3.8 | 10.9 | 17 | 直流 |
| 80AYr60A | 45 | 49 | 2950 | 61 | 3.2 | 9.8 | 15 | |
| 80AYr60ZA | 45 | 49 | 2950 | 61 | 3.2 | 9.8 | 13 | 直流 |
| 80AYr60B | 40 | 39 | 2950 | 60 | 3.1 | 7.1 | 11 | |
| 80AYr60ZB | 40 | 39 | 3000 | 60 | 3.1 | 7.1 | 10 | 直流 |
| 65AYr100x2 | 25 | 205 | 2950 | 47 | 2.8 | 29.7 | 45 | |
| 65AYr60 | 25 | 60 | 2950 | 52 | 3 | 7.9 | 11 | |
| 65AYr60A | 22.5 | 49 | 2950 | 51 | 3 | 5.9 | 7.5 | |
| 65AYr60ZB | 20 | 38 | 2950 | 49 | 2.7 | 4.2 | 5.5 | |
| 65AYr60ZB | 24 | 34 | 2950 | 49 | 2.7 | 4.5 | 5.5 | |
| 65AYr60ZB | 24 | 34 | 3000 | 49 | 2.7 | 4.5 | 5.5 | 直流 |
| 65AYr20 | 30 | 20 | 2950 | 50 | 3.0 | 3.3 | 5.5 | |
| 65AYr20Z | 30 | 20 | 3000 | 50 | 3.0 | 3.3 | 5.5 | 直流 |
| 泵 型 号 | 流量 m³/h | 扬程 m | 转速 r/min | 效率 % | 汽蚀余量 m | 轴功率 kW | 配套功率 kW | 备注 |
| HWY60-34 | 60 | 34 | 2950 | 55 | 4.5 | 10.1 | 15 | |
| HWY60-34Z | 60 | 34 | 3000 | 55 | 4.5 | 10.1 | 13 | 直流 |
| HWY72-49 | 72 | 49 | 2950 | 60 | 4.5 | 16.0 | 22 | |
| HWY72-49Z | 72 | 49 | 3000 | 60 | 4.5 | 16.0 | 22 | 直流 |
| HWY79-150 | 79 | 150 | 2950 | 63 | 4.5 | 51.5 | 75 | |
| HWY102-41 | 102 | 41 | 2950 | 64 | 4.5 | 17.8 | 22 | |
| HWY102-41Z | 102 | 41 | 2950 | 64 | 4.5 | 17.8 | 22 | 直流 |
| HWY130-29 | 137 | 28.9 | 2950 | 65 | 5.0 | 16.6 | 22 | |
| HWY130-29Z | 137 | 28.9 | 3000 | 65 | 5.0 | 16.6 | 22 | 直流 |
