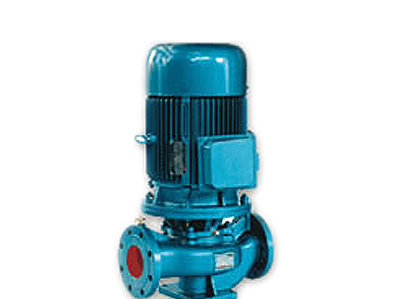

YG型管道油泵产品概述
本系列泵为单级、单吸管道式离心泵，专为输送特定液体而设计。其适用输送的液体为不含固体颗粒（如磨料）且无腐蚀性的石油产品，或其他性质相近的液体。
YG型管道油泵性能范围
流量范围：3m³/h 至 400m³/h。
扬程范围：18m 至 160m。
温度适应范围：-45℃ 至 +250℃。
YG型管道油泵结构特点
泵体类型：采用单级、单吸立式离心泵结构。
整体优势：结构简洁，占用空间小，安装与维修过程便捷高效。
接口设计：吸入口与吐出口直径一致，且处于同一水平线上，便于直接与管道连接，有效减少弯头使用。
动力配套：配备特殊 YBGB 专用电机，通过夹壳联轴器实现刚性连接。
密封方式：轴封形式多样，可选择填料密封或机械密封。
旋转方向：当从上往下观察时，泵的旋转方向为逆时针。
YG型管道油泵性能参数
| 泵型号 | 流量 | 扬程 m | 转速 r/min | 功率kW | 效率 % | 汽蚀余量 m | 重量 kg | ||
| m³/h | l/s | 轴 | 电机 | ||||||
| 40YG-24 | 6.25 | 1.74 | 24 | 2950 | 1.2 | 1.5 | 40 | 2.0 | |
| 40YG-24A | 5.7 | 1.58 | 20 | 0.78 | 1.1 | 40 | 2.0 | ||
| 40YG-38 | 6.25 | 1.74 | 38 | 2.16 | 3 | 30 | 2.0 | ||
| 40YG-38A | 5.56 | 1.54 | 30 | 1.54 | 2.2 | 30 | 2.0 | ||
| 50YG-24 | 12.5 | 3.47 | 24 | 1.49 | 2.2 | 55 | 2.3 | ||
| 50YG-24A | 11.4 | 3.17 | 20 | 1.14 | 1.5 | 55 | 2.3 | ||
| 50YG-38 | 12.5 | 3.47 | 38 | 2.88 | 4.0 | 45 | 2.3 | ||
| 50YG-38A | 11.1 | 3.08 | 30 | 2.01 | 3.0 | 45 | 2.3 | ||
| 50YG-60 | 12.5 | 3.47 | 60 | 5.95 | 11 | 35 | 2.3 | ||
| 50YG-60A | 11.2 | 3.11 | 49 | 4.20 | 7.5 | 35 | 2.3 | ||
| 65YG-24 | 25 | 6.94 | 24 | 2.52 | 4.0 | 65 | 2.6 | ||
| 65YG-24A | 22.5 | 6.25 | 20 | 1.93 | 3.0 | 65 | 2.6 | ||
| 65YG-38 | 25 | 6.94 | 38 | 4.33 | 7.5 | 60 | 2.6 | ||
| 65YG-38A | 22.2 | 6.17 | 30 | 3.02 | 5.5 | 60 | 2.6 | ||
| 65YG-60 | 25 | 6.94 | 60 | 8.2 | 15 | 50 | 2.6 | ||
| 65YG-60A | 22.5 | 6.25 | 49 | 6.00 | 11 | 50 | 2.6 | ||
| 65YG-100 | 25 | 6.94 | 100 | 17 | 22 | 40 | 2.6 | ||
| 65YG-100A | 23 | 6.39 | 85 | 13.3 | 18.5 | 40 | 2.6 | ||
| 65YG-100B | 21 | 5.83 | 70 | 10 | 15 | 40 | 2.6 | ||
| 80YG-24 | 50 | 13.9 | 24 | 4.7 | 7.5 | 69 | 4.0 | ||
| 80YG-24A | 45.6 | 12.7 | 20 | 3.6 | 5.5 | 67 | 4.0 | ||
| 80YG-38 | 50 | 13.9 | 38 | 7.84 | 11 | 66 | 4.0 | ||
| 80YG-38A | 44.5 | 12.4 | 30 | 5.51 | 7.5 | 66 | 4.0 | ||
| 80YG-60 | 50 | 13.9 | 60 | 12.8 | 18.5 | 60 | 3.4 | ||
| 80YG-60A | 45 | 12.5 | 49 | 10.01 | 15 | 60 | 3.4 | ||
| 80YG-100 | 50 | 13.9 | 150 | 26.7 | 30 | 51 | 3.4 | ||
| 80YG-100A | 45 | 12.5 | 60 | 20.42 | 30 | 51 | 3.4 | ||
| 80YG-100B | 39.5 | 11.0 | 49 | 14.76 | 22 | 51 | 3.4 | ||
| 80YG-150 | 50 | 13.9 | 100 | 42.55 | 55 | 48 | 3.0 | ||
| 80YG-150A | 46.5 | 12.9 | 85 | 34.3 | 45 | 48 | 3.0 | ||
| 80YG-150B | 42.6 | 11.8 | 70 | 26.57 | 37 | 48 | 3.0 | ||
| 100YG-24 | 100 | 27.8 | 24 | 9.4 | 15 | 70 | 5.0 | ||
| 100YG-24A | 91.6 | 25.4 | 20 | 7.11 | 11 | 70 | 5.0 | ||
| 100YG-38 | 100 | 27.8 | 38 | 14.5 | 22 | 72 | 4.6 | ||
| 100YG-38A | 89 | 24.7 | 30 | 10.2 | 18.5 | 71 | 4.6 | ||
| 100YG-60 | 100 | 27.8 | 60 | 23.4 | 30 | 70 | 4.4 | ||
| 100YG-60A | 90 | 25 | 49 | 17.9 | 22 | 67 | 4.4 | ||
| 100YG-100 | 100 | 27.8 | 150 | 42.0 | 55 | 65 | 4.3 | ||
| 100YG-100A | 92 | 25.6 | 85 | 33.0 | 45 | 65 | 4.3 | ||
| 100YG-100B | 86.5 | 24.0 | 70 | 25.37 | 37 | 65 | 4.3 | ||
| 100YG-150 | 100 | 27.8 | 150 | 78.56 | 110 | 52 | 3.8 | ||
| 100YG-150A | 93 | 25.8 | 130 | 63.32 | 75 | 52 | 3.8 | ||
| 100YG-150B | 85.5 | 23.8 | 110 | 49.26 | 55 | 52 | 3.8 | ||
| 150YG-38 | 200 | 55.6 | 38 | 28.7 | 37 | 72 | 7.0 | ||
| 150YG-38A | 177 | 49.2 | 30 | 20.9 | 30 | 69 | 7.0 | ||
| 150YG-75 | 200 | 55.6 | 73 | 57.7 | 75 | 68.7 | 4.2 | ||
| 150YG-75A | 180 | 50.0 | 60 | 42.94 | 55 | 68.5 | 4.2 | ||
| 150YG-150 | 200 | 55.6 | 150 | 120.2 | 132 | 68 | 4.5 | ||
| 150YG-150A | 186 | 51.7 | 130 | 96.84 | 132 | 68 | 4.5 | ||
| 150YG-150B | 170 | 47.2 | 110 | 74.8 | 90 | 68 | 4.5 | ||
| 150YG-150C | 155 | 43.1 | 90 | 57.5 | 75 | 66 | 4.5 | ||
| 200YG-38 | 360 | 100 | 38 | 1480 | 47.7 | 75 | 78 | 4.5 | |
| 200YG-38A | 318 | 88.33 | 30 | 1480 | 34.0 | 55 | 76 | 4.5 | |
| 200YG-75 | 360 | 100 | 75 | 1480 | 98.0 | 132 | 75 | 4.5 | |
| 200YG-75A | 322 | 89.44 | 60 | 1480 | 72.0 | 90 | 73 | 4.5 | |
| 200YG-100 | 320 | 88.9 | 100 | 2950 | 117.7 | 132 | 74 | 6.6 | |
| 200YG-100A | 285 | 79.17 | 85 | 91.6 | 110 | 72 | 6.6 | ||
| YG450-60 | 450 | 125 | 60 | 96.7 | 132 | 76 | 6.4 | ||
