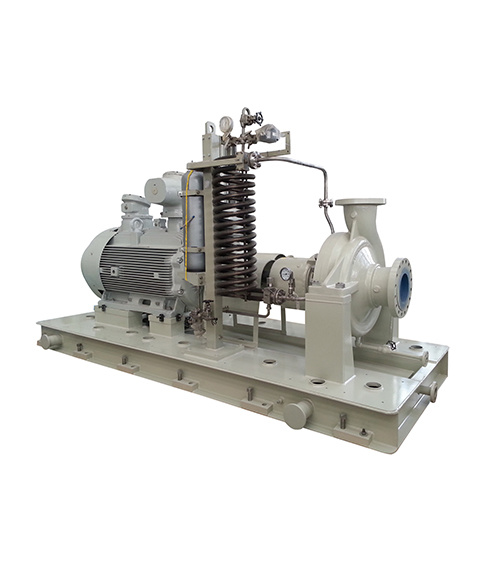

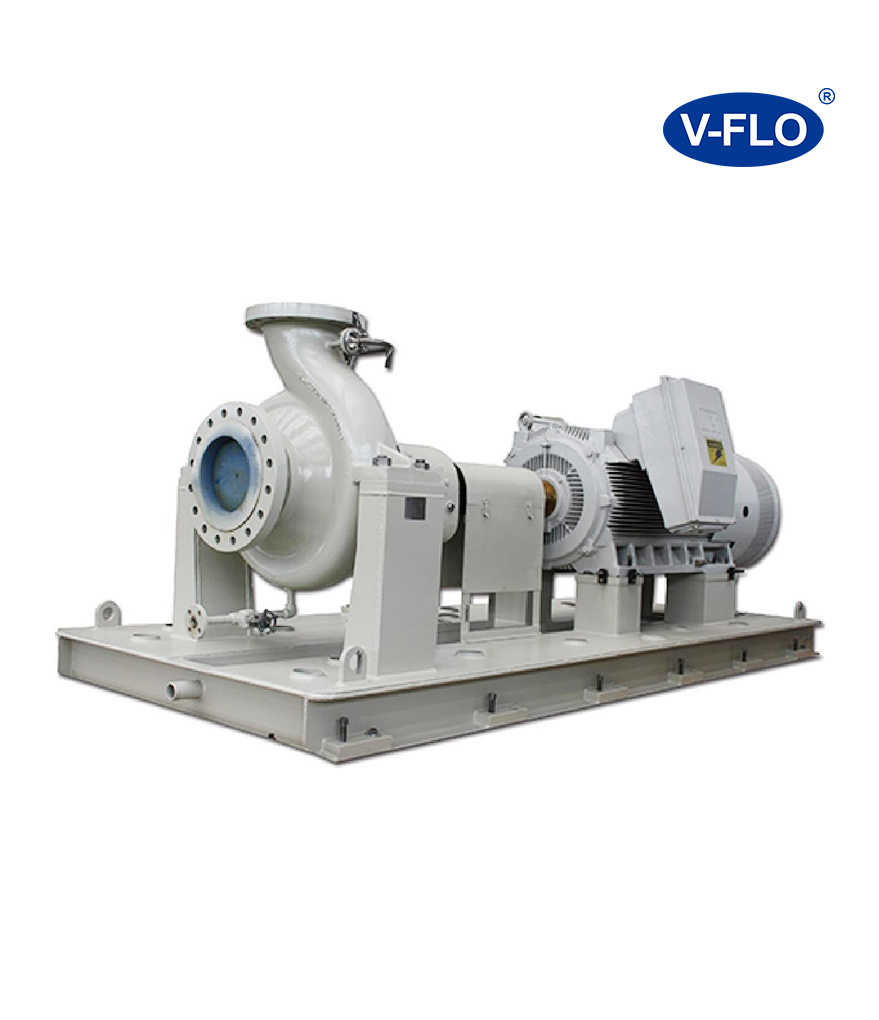

VZ系列单级端吸离心泵

产品信息

厂家： 北京昌佳泵业有限公司

型号： VZ系列

价格： 面议

地址： 北京市海淀区紫竹院路31号华澳中心嘉

联系方式

电话： 0086-10-51906628

本产品支持采购返利赚钱 查看规则

📧 我要采购 🚀我要推广

产品详情

VZ系列单级端吸离心泵，严格遵循API610第11版《石油、重化学和天然气工业用离心泵》标准进行设计与制造。在泵体与轴承架的连接设计、机械密封方案、冷却系统以及辅助管路的布局等关键环节，均经过深思熟虑与精细考量。我们充分借鉴了不同环境和工况条件下的使用经验，对过往版本设计中存在的不足进行了针对性优化与改进。而VZE/VZF/VZU系列泵，更是凭借其高效能、出色的抗汽蚀性能、卓越的耐高温及耐高压特性，在众多工业领域的泵送系统中得到了广泛应用。

VZ系列单级端吸离心泵性能范围

VZ系列单级端吸离心泵型号说明

VZ系列单级端吸离心泵结构特征

VZA/VZE/VZF/VZU型化工流程泵为单级、单吸、卧式、径向剖分蜗壳泵。VZA 泵的安装方式为底脚安装，VZE/VZF/VZU 泵的安装方式为中心线安装。该型泵为轴向吸入，顶端排出。泵进出口法兰采用相同压力等级。泵的工作压力分别为：VZA/VZE，可达5MPa；VZF 可达7.5MPa；VZU 可达13.5MPa。

1. 泵体

出口直径Φ80mm 以上的泵体采用双蜗壳结构形式，较好地平衡径向力；

泵体都带有可更换的口环，根据需要可对口环进行冲冼；

泵体与泵盖之间采用金属缠绕垫进行密封。

2. 叶轮

采用先进的水力软件和CFX 流体仿真分析软件进行水力设计，全流量范围内泵效率高、高效区域宽、汽蚀性能优异。

可根据用户的不同要求，改为开式叶轮。

叶轮上安装有可更换的耐磨口环。

3. 轴承体

润滑：大压力角配对角接触球轴承（压力角为40°）及深沟球轴承配合使用（特殊工况采用串联轴承），稀油甩油环润滑，大油池设计；

为了保障油品消耗后得到及时补偿，在轴承体上设计了在线补偿润滑油的恒位油杯，可以对润滑油的损耗进行及时自动补充。

冷却：轴承体有三种冷却方式：散热片冷却（～ 120℃）、散热片与风扇联合冷却（120℃～ 250℃）、鳍型管水冷却（250℃以上）；轴承温升，采用PT100 铂热电阻进行温度测定，在线检测轴承温度。

4. 力的平衡

径向力的平衡，出口直径大于Φ80mm 的泵体压水室采用双蜗壳，以平衡泵的径向力；吸水室增加分流板，消除预旋，改善进口流动条件、提高吸入性能。

轴向力的平衡，叶轮前后安装密封环，并在叶轮上开平衡孔平衡叶轮产生的轴向力，残余轴向力由大压力角配对角接触球轴承承担。

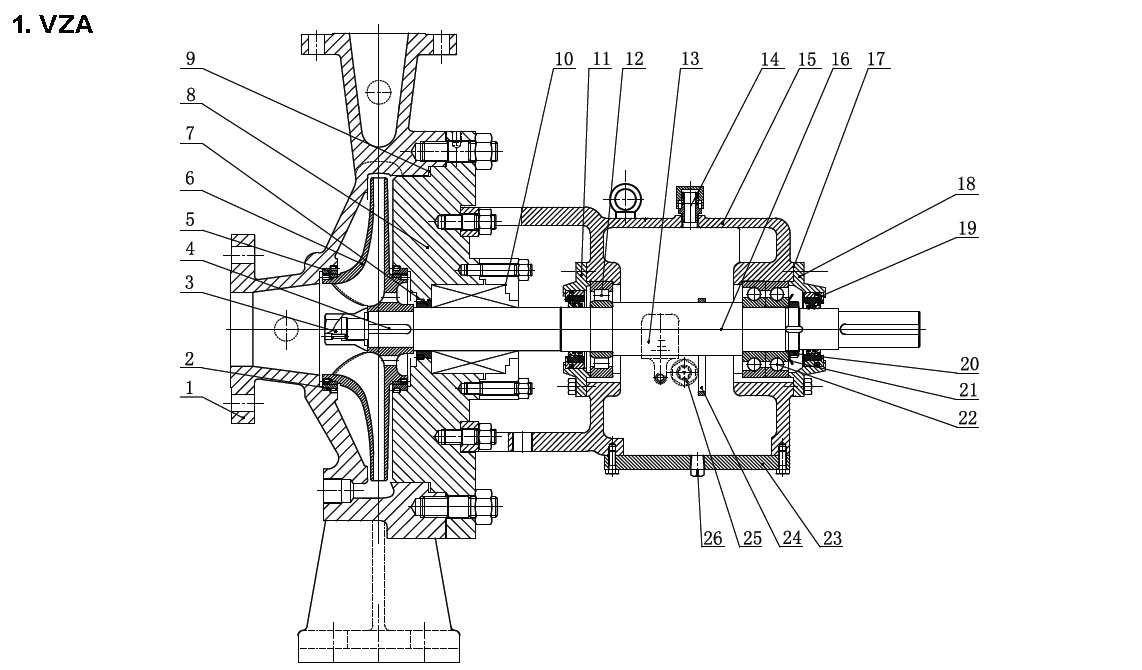

VZ系列单级端吸离心泵剖面图

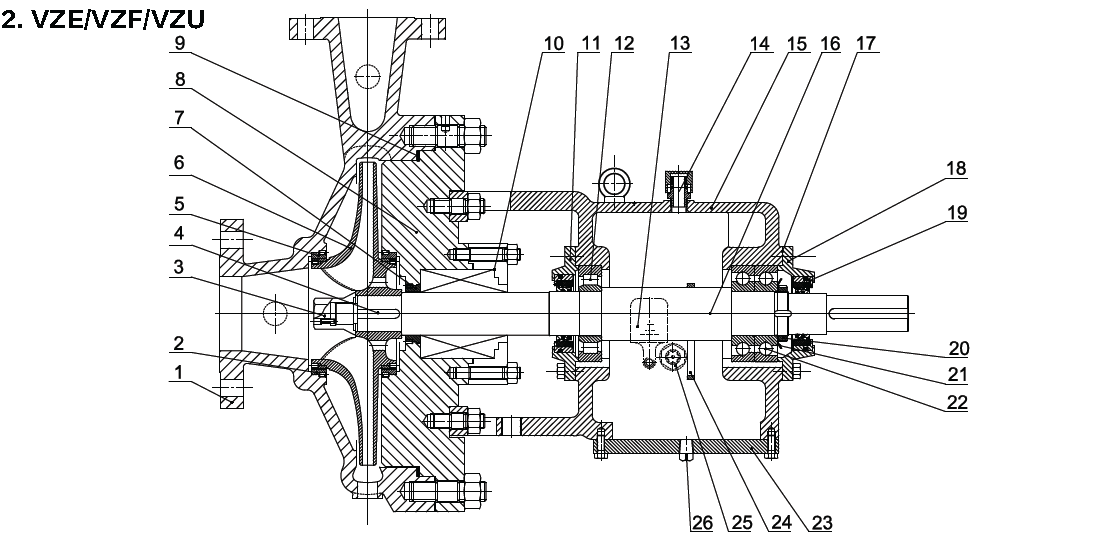

1. 泵体 2. 泵体密封环 3. 叶轮螺母 4. 键 5. 叶轮密封环 6. 叶轮 7. 喉部衬套 8. 泵盖 9. 缠绕垫 10. 机械密封 11. 轴承压盖 12. 轴承 13. 恒位油杯 14. 放气塞 15. 轴承座 16. 轴 17. 密封垫片 18. 轴承压盖 19. 轴承隔离器 20. 锁紧螺母 21. 止动垫圈 22. 轴承 23. 底板 24. 甩油环 25. 油标 26. 丝堵

1. 泵体 2. 泵体密封环 3. 叶轮螺母 4. 键 5. 叶轮密封环 6. 叶轮 7. 喉部衬套 8. 泵盖 9. 缠绕垫 10. 机械密封 11. 轴承压盖 12. 轴承 13. 恒位油杯 14. 放气塞 15. 轴承座 16. 轴 17. 密封垫片 18. 轴承压盖 19. 轴承隔离器 20. 锁紧螺母 21. 止动垫圈 22. 轴承 23. 底板 24. 甩油环 25. 油标 26. 丝堵

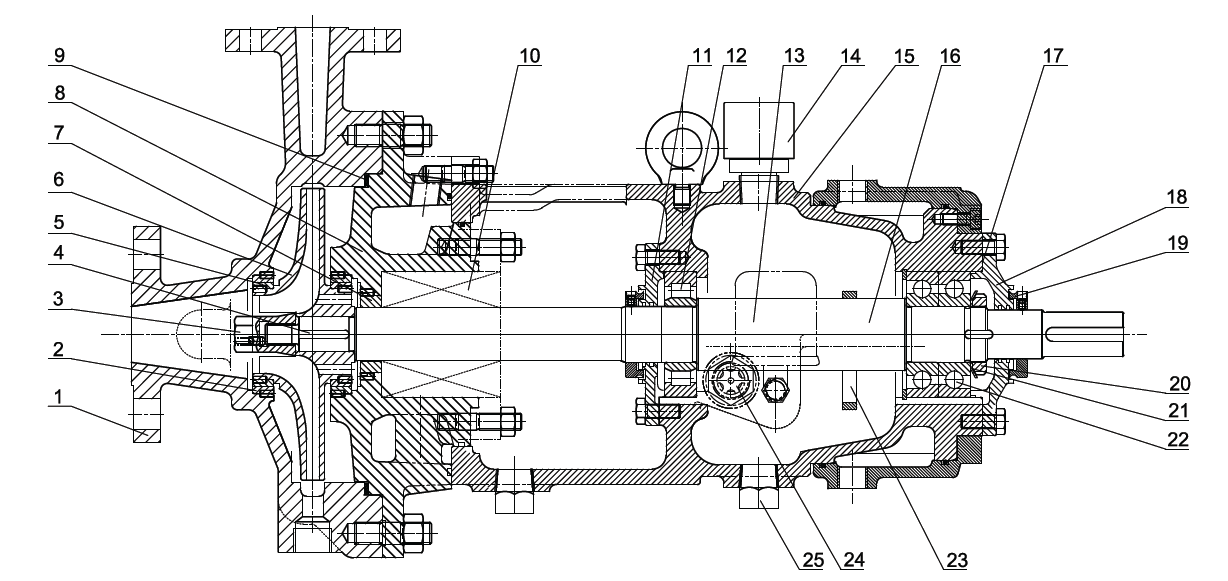

1. 泵体 2. 泵体密封环 3. 叶轮螺母 4. 键 5. 叶轮密封环 6. 叶轮 7. 喉部衬套 8. 泵盖 9. 缠绕垫 10. 机械密封 11. 轴承压盖 12. 轴承 13. 恒位油 杯 14. 放气塞 15. 轴承座 16. 轴 17. 密封垫片 18. 轴承压盖 19. 防尘盘 20. 锁紧螺母 21. 止动垫圈 22. 轴承 23. 甩油环 24. 油标 25. 丝堵
